Fornitura del grezzo avanzato

La fornitura e assemblaggio delle pareti esterne comprende:

Rivestimento esterno con cappotto di pannelli in fibra di legno
da 40 mm per intonaco da esterno
Pannello osb da 12 mm
Camera di termoventilazione
Controlistellatura in legno dim. 30×45 mm
Guaina impermeabilizzante traspirante sp. 0,5 mm Riwega USB WALL 85
Struttura in montanti in legno C24 60x195 mm, h 2500 mm o h 2700 mm
Isolamento termico sp totale 200 mm
Freno vapore 0,2 mm
Listello da 45×45 mm
Isolamento termico in lana minerale da 50 mm inserita in listelli da 45×45 mm
(intercapedine impianti elettrici e idraulici)
PANNELLO OSB da 12 mm
Solo fornitura del pannello di carton gesso escluso il montaggio

Fornitura e assemblaggio delle pareti interne comprende:

Struttura della parete con Montanti in legno sp 45 mm di
larghezza variabile (95/145/195 mm)

Fornitura del solo materiale senza il montaggio:

Pannelli carton gesso (con esclusione di quelli dei bagni)
isolazione termica da 100 mm

Fornitura e montaggio del solaio (solo per case a due piani)

La fornitura e assemblaggio del solaio comprende:
Pannello osb (legno tecnico) spessore 18 mm
Trave in legno da 240 mm a interasse variabile secondo I calcoli statici
A completamento del solaio dopo il passaggio degli impianti verranno
forniti ma non montati I seguenti materiali:
Isolamento termico in lana minerale sp totale 200 mm
(2 strati da 100 mm)
Controlistellatura in legno dim. 30×45 mm
(intercapedine impianti elettrici e idraulici)
Pannello in cartongesso da 12,5 mm

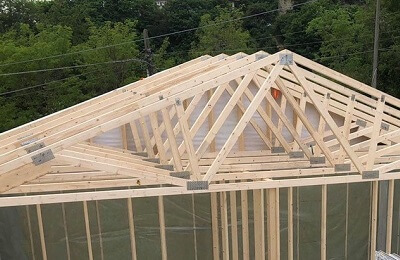

Fornitura tetto a capriate
La fornitura in opera della struttura per la realizzazione del tetto comprende:
Travatura portante con travi a capriate, in accordo con i calcoli strutturali
Listelli da 25×100 mm
Copertura con pannello Osb da 18 mm
Guaina impermeabilizzante e traspirante sp 0,5 Riwega USB CLASSIC
Listelli da mm 25×50, longitudinali fissati sui travetti sotto, con guarnizione
continua Riwega Usb Tip Kont
Lavorazione
1. Parete perimetrale a telaio
2. Cordolo perimetrale di chiusura ed
unione delle delle pareti verticali "ring bin"
3. Vite HBS diam 8x300 cm. Passo variabile
4. Connettore tutto filetto a testa cilindrica
VGZ dim. 7x200 avvitate inclinate 45*
5. Copertura con travi a capriata in legno massiccio C24
6. Pannello OSB di chiusura e irrigidimento chiodato con chiodi Anker
come prescritto dall"Eurocodice 5 int. max ai bordi 150mm,
sui tratti intermedi int.max. 300mm
7. Guaina traspirante-impermeabilizzante Riwega DO 135
8. Filetto in legno massiccio sez. 25x50 mm
posato sopra la capriata per fissare la guaina Riwega
9. Schermo barriera vento
10. Asse in legno di chiusura gronda tetto
11. Pannello OSB di chiusura e irrigidimento sottogronda
completa di mantovana di gronda
12. Internamente verra" posizionato il controsoffitto isolato termicamente
con lana di roccia Rockwool o fibra di legno Steico
13. Schermi freni al vapore Roof Vapor da posare sopra il controsoffitto
14. Manto di copertura del tipo a scelta del Committente
15. Canale di gronda in acciaio preverniciato o in alluminio
Tutte le strutture in legno massiccio e / o lamellare soddiisfano i requisiti di cui
al punto a) della sezione 11.1 delle norme ntc 2018
(marcatura ce degli elementi strutturalli)

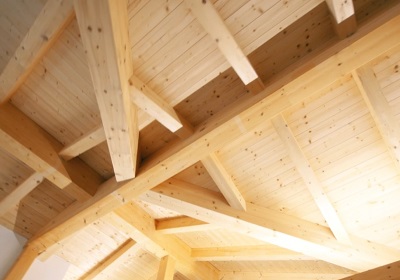

Fornitura tetto travi a vista

La fornitura in opera della struttura per la realizzazione del tetto comprende:
Travatura portante con travi misure in accordo con i calcoli strutturali
Perline di legno misura: mm 20×115 in alternativa scelta dal cliente: cartongesso
Guaina impermeabilizzante e traspirante sp 0,5 mm Riwega DO 135
Isolamento termico in lana minerale da 150 mm
Listone da 44 x 140 mm
Pannello OSB da 18 mm
Guaina impermeabilizzante e traspirante sp 0.89 mm USB CLASSIC
Listelli da mm 25×50, longitudinali fissati sui travetti sotto, con guarnizione continua
Riwega Usb Tip Kont

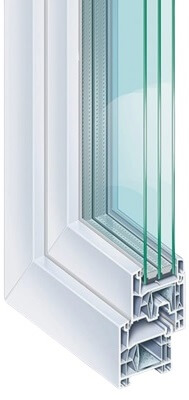

Fornitura e montaggio di tutte le finestre e delle porte finestra

La fornitura delle finestre e porte finestre ha le seguenti caratteristiche:
PVC di colore bianco o a scelta dal nostro catalogo
Triplo vetro e doppia camera
Profili in Classe S
Coefficiente di resistenza ad irraggiamento pari a 12 GJ/m2
Coefficienti termici Uw valore = fino a 0,50 W/(m2K) Valore Uf = 0.95 W/(m²K)
Le porte finestre con altezza superiore a 2100 mm subiranno una maggiorazione di prezzo

Elenco prestazioni tecniche e servizi inclusi nella fornitura

Redazione disegni esecutivi strutturali
Predisposizione dei nostri elaborati tecnici per il deposito agli uffici competenti
Relazione di calcolo e verifica secondo ex L.10/91 per l’edificio in legno
Calcolo e verifica preventiva delle prestazioni acustiche dell’edificio secondo il
DPCM 05/12/1997 – Requisiti acustici passivi degli edifici
Progetto preventivo non esecutivo dell’impianto elettrico edificio di civile abitazione
Collaudo statico delle strutture che comprende:
visita in loco con prove sclerometriche
verifica degli elaborati strutturali di progetto
verifica certificati prove sui materiali
relazione tecnica di collaudo
predisposizione di documento di corrispondenza ed individuazione delle prove
sclerometriche eseguite in loco
Il tutto in formato digitale
Non e’ inclusa la direzioni lavori per la parte strutturale in legno
(costo € 500,00 + iva)
Non e’ inclusa l’analisi del progetto strutturale secondo ntc 2018
Antisismica
In formato digitale
(costo della a.P.S.A. 2.500,00 euro + iva)
Non e’ inclusa la redazione dell’attestato di prestazione energetica
(costo € 400,00 + c.N.I.A. 4% + iva)

Elenco delle forniture e dei servizi tecnici non inclusi

Ció che segue non è incluso nella fornitura ed è dunque a carico del cliente:
Gru
Fondazione
Ponteggi e scale portatili
Portoncini d’ingresso e finitura di pareti interne
In siti dove l’accesso è limitato ai cammion il trasporto dalla zona utile
più vicina per lo scarico al sito di costruzione è a carico del cliente
Alloggio per la squadra di montaggio durante il periodo di costruzione
Smaltimento dei materiali di scarto del cantiere
Tutto cio che non è specificatamente menzionato nel contratto di acquisto
